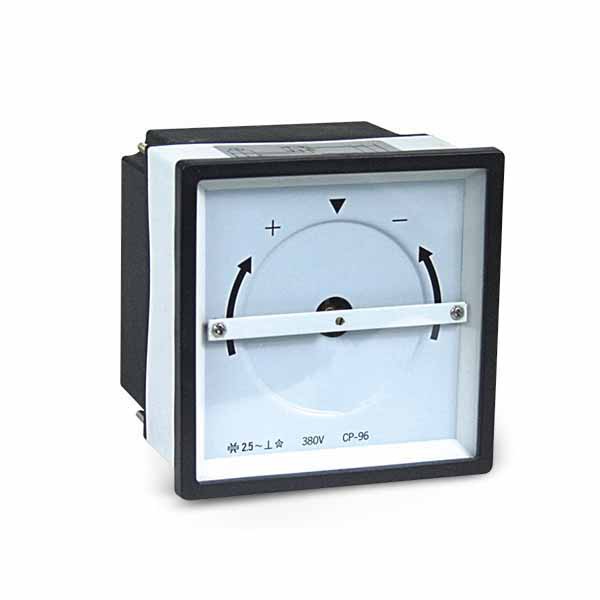

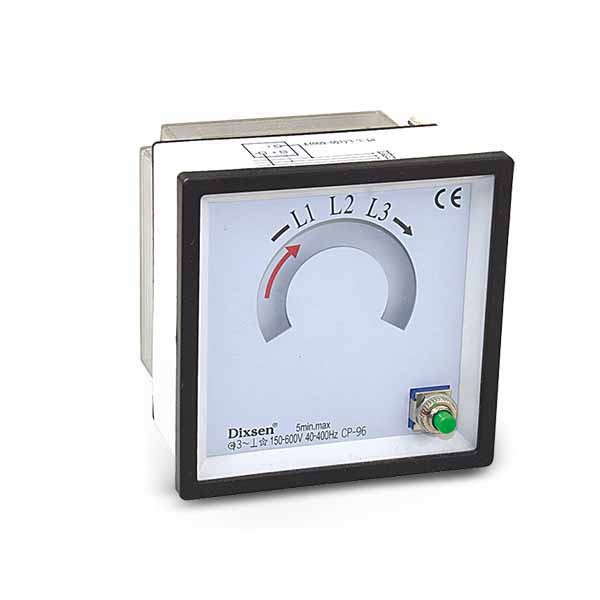

Misuratore di oscilloscopio sincrono

Un misuratore di oscilloscopio sincrono guida la sincronizzazione di un generatore CA con un bus di alimentazione sotto tensione. Indica visivamente le differenze di fase e frequenza tra loro, consentendo all'operatore di chiudere in sicurezza l'interruttore nel momento esatto del sincronismo.

Invia la tua richiesta

Descrizione

Misuratore del sincroscopio

1. Definizione e scopo principale

Un misuratore di oscilloscopio sincrono è uno strumento di indicazione elettromeccanico specializzato utilizzato per guidare la sincronizzazione (parallelamento) di un generatore CA in ingresso con un sistema di alimentazione CA funzionante (bus). La sua unica funzione è quella di indicare visivamente la differenza di sfasamento e la differenza di frequenza tra le due sorgenti di tensione tri-fase, consentendo ad un operatore (o ad un sistema automatico) di chiudere l'interruttore del generatore nel momento preciso in cui i due sistemi sono in perfetto sincronismo.

2. Design di base e interpretazione visiva

Il sincroscopio fornisce un indicatore visivo intuitivo e in movimento su un quadrante circolare.

Il quadrante: contrassegnato come il quadrante di un orologio. La posizione delle 12 è chiaramente contrassegnata da "12", "SYNC", "IN PHASE" o da una linea verticale, che rappresenta una differenza di fase di 0 gradi.
Il puntatore (ago): il suo comportamento trasmette tutte le informazioni critiche:

Direzione di rotazione: indica quale sistema è più veloce.

- Rotazione in senso orario: la frequenza del generatore in entrata è superiore alla frequenza del bus.

- Senso antiorario-Rotazione in senso orario: la frequenza del generatore in entrata è inferiore alla frequenza del bus.

Velocità di rotazione: indica l'entità della differenza di frequenza.

- Rotazione veloce: grande differenza di frequenza → NON CHIUDERE.

- Rotazione da molto lenta a interrotta: piccola differenza di frequenza → Avvicinamento al sincronismo.

Posizione in arresto: indica la differenza dell'angolo di fase.

- Puntando a "ore 12": differenza di fase di 0 gradi → PRONTO A CHIUDERE.

- Puntando alle "ore 6": differenza di fase 180 gradi → PERICOLO MASSIMO, GUASTO GRAVE SE CHIUSO.

3. Segnaletica: spesso ha un settore oscurato o rosso attorno alla posizione di 180 gradi (ore 6) come zona di pericolo. Può essere contrassegnato con "FAST" (lato orario) e "SLOW" (lato antiorario-).

3. Principio di funzionamento

La maggior parte dei sincroscopi funziona secondo il principio del campo rotante a due-bobine, simile a un piccolo motore a induzione:

Ingressi: collegati tramite trasformatori potenziali (PT) sia alla tensione del bus (riferimento) che alla tensione del generatore (in ingresso).

Circuito interno: una tensione (in genere la tensione del bus) viene fatta passare attraverso una rete con sfasamento di 90- gradi (utilizzando resistori e induttori).

Struttura interna: contiene due bobine fisse distanziate fisicamente di 90 gradi.

Una bobina è alimentata con la tensione del bus-sfasata.

L'altra bobina viene alimentata direttamente con la tensione del generatore in ingresso.

Campo rotante e puntatore: l'interazione di questi due campi magnetici -separati di 90 gradi (uno con uno sfasamento elettrico di 90 gradi) genera un campo magnetico rotante nel traferro. La velocità e la direzione di questo campo sono proporzionali alla differenza di frequenza. Un rotore o disco in alluminio leggero (collegato all'indice) segue questo campo rotante dovuto alle correnti parassite, traducendo le differenze elettriche in un chiaro movimento dell'indice.

4. Applicazioni

Centrali elettriche: per sincronizzare più generatori al bus dell'impianto o alla rete.
Impianti elettrici di bordo: per il collegamento in parallelo dei generatori di bordo.
Impianti di cogenerazione industriale: per collegare generatori di backup o di processo alla distribuzione dell'impianto principale.
Sottostazioni elettriche (meno comuni): per ricollegare parti separate di una rete dopo un'interruzione.

Riepilogo:

Il misuratore dell'oscilloscopio sincrono è un dispositivo operativo e di sicurezza fondamentale nella generazione di energia CA. Il suo ingegnoso design elettromeccanico traduce complesse relazioni elettriche (differenza di frequenza e angolo di fase) in istruzioni visive inequivocabili e in tempo reale per l'operatore: "Accelerare" o "rallentare" il generatore in entrata e chiudere l'interruttore quando la lancetta si avvicina lentamente e si ferma alle 12. Rimane uno strumento fondamentale nel controllo di qualsiasi impianto in cui i generatori CA sono collegati in parallelo.

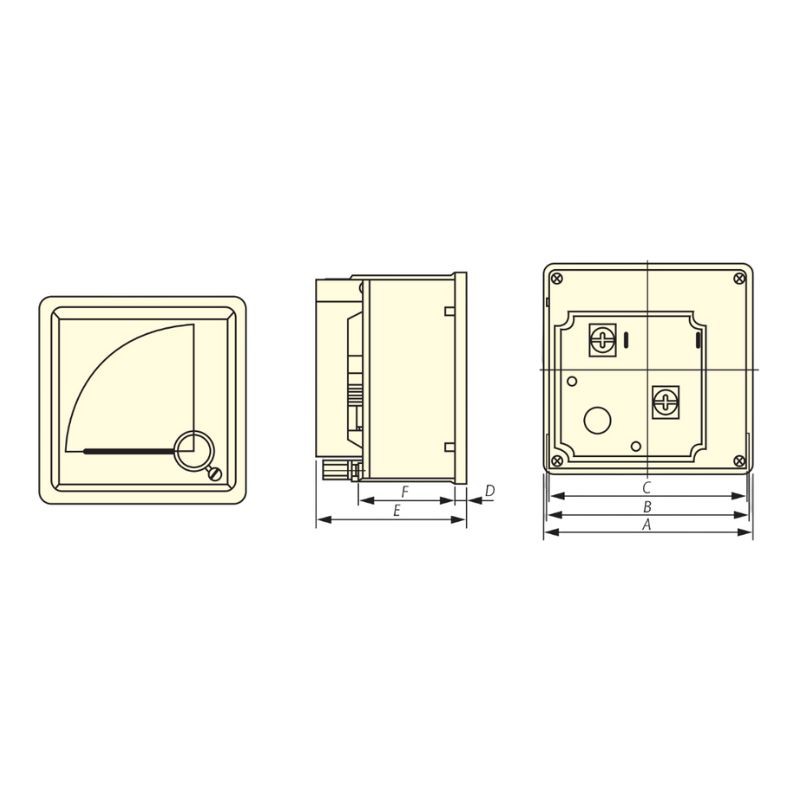

Dimensione (mm)
