Come funziona un trasformatore di corrente AC ct in un sistema trifase?

Nel campo dell'ingegneria elettrica, i sistemi trifase sono la spina dorsale di molte reti di distribuzione dell'energia industriale e commerciale. Questi sistemi sono progettati per gestire grandi quantità di energia elettrica in modo efficiente e affidabile. Un componente cruciale che svolge un ruolo significativo nel monitoraggio e nella protezione di questi sistemi trifase è l'AC CT (Current Transformer). In qualità di fornitore leader di trasformatori di corrente AC CT, sono entusiasta di approfondire le complessità del funzionamento di questi dispositivi in ​​un sistema trifase.

Comprendere le basi di un sistema trifase

Prima di esplorare il funzionamento di un trasformatore di corrente AC CT, è essenziale avere una conoscenza di base di un sistema trifase. Un sistema trifase è costituito da tre correnti alternate sfasate tra loro di 120 gradi. Questa configurazione consente una distribuzione dell'energia elettrica più efficiente ed equilibrata rispetto ai sistemi monofase.

In un sistema trifase ci sono tipicamente tre conduttori, ciascuno dei quali trasporta una delle tre fasi. Questi conduttori sono spesso indicati come conduttori o linee di fase. La tensione tra due conduttori di fase qualsiasi è denominata tensione di linea, mentre la tensione tra un conduttore di fase e il punto neutro (se presente) è denominata tensione di fase.

Cos'è un trasformatore di corrente AC CT?

Un trasformatore di corrente AC CT è un tipo di trasformatore di misura utilizzato per misurare la corrente alternata (AC) in un circuito. Funziona secondo il principio dell'induzione elettromagnetica, secondo cui un campo magnetico variabile può indurre una forza elettromotrice (EMF) in un conduttore vicino.

L'avvolgimento primario di un trasformatore di corrente AC CT è collegato in serie al circuito che trasporta la corrente da misurare. L'avvolgimento secondario è collegato ad uno strumento di misura, come un amperometro o un relè. Quando una corrente alternata scorre attraverso l'avvolgimento primario, crea un campo magnetico attorno al nucleo del trasformatore. Questo campo magnetico induce quindi una corrente alternata nell'avvolgimento secondario, che è proporzionale alla corrente nell'avvolgimento primario.

Come funziona un trasformatore di corrente CA CA in un sistema trifase?

In un sistema trifase, viene generalmente utilizzato un trasformatore di corrente AC CT per misurare la corrente in ciascun conduttore di fase. Esistono due configurazioni comuni per l'utilizzo dei trasformatori di corrente AC CT in un sistema trifase: il sistema trifase a tre fili e il sistema trifase a quattro fili.

Sistema trifase a tre fili

In un sistema trifase a tre fili non ci sono conduttori neutri. I trasformatori di corrente AC CT sono collegati in serie con ciascuno dei tre conduttori di fase. Gli avvolgimenti secondari dei trasformatori vengono poi collegati ad uno strumento di misura, come un amperometro trifase o un relè di protezione.

Quando una corrente alternata scorre attraverso gli avvolgimenti primari dei trasformatori di corrente AC CT, crea un campo magnetico attorno al nucleo di ciascun trasformatore. Questi campi magnetici inducono quindi una corrente alternata negli avvolgimenti secondari, che è proporzionale alla corrente nel corrispondente conduttore di fase. Lo strumento di misura può quindi utilizzare queste correnti secondarie per calcolare la corrente totale nel sistema trifase o per rilevare eventuali condizioni anomale di corrente, come sovracorrente o cortocircuito.

Sistema trifase a quattro fili

In un sistema trifase a quattro fili, oltre ai tre conduttori di fase è presente un conduttore neutro. I trasformatori di corrente AC CT sono collegati in serie con ciascuno dei tre conduttori di fase e il conduttore neutro può o meno avere un trasformatore di corrente collegato ad esso, a seconda dell'applicazione specifica.

Gli avvolgimenti secondari dei trasformatori sono collegati ad uno strumento di misura, che può essere utilizzato per misurare la corrente in ciascun conduttore di fase e nel conduttore neutro (se misurato). Questa configurazione consente una misura più accurata della corrente nel sistema trifase, soprattutto nei casi in cui vi sia uno squilibrio nel carico tra le fasi.

Vantaggi dell'utilizzo di trasformatori di corrente AC CT in un sistema trifase

I vantaggi derivanti dall'utilizzo di trasformatori di corrente AC CT in un sistema trifase sono numerosi:

1. Sicurezza:I trasformatori di corrente AC CT forniscono un modo sicuro per misurare correnti elevate in un circuito. Utilizzando un trasformatore, lo strumento di misura è isolato dal circuito ad alta tensione e corrente elevata, riducendo il rischio di scosse elettriche e danni allo strumento.
2. Precisione:I trasformatori di corrente AC CT sono progettati per fornire un elevato grado di precisione nella misurazione della corrente. Possono essere calibrati per garantire che la corrente secondaria sia proporzionale alla corrente primaria entro una tolleranza specificata.
3. Flessibilità:I trasformatori di corrente AC CT possono essere utilizzati con una varietà di strumenti di misura, come amperometri, wattmetri e relè di protezione. Questa flessibilità consente diversi tipi di misurazioni e applicazioni in un sistema trifase.
4. Monitoraggio e protezione:I trasformatori di corrente AC CT sono essenziali per monitorare la corrente in un sistema trifase e rilevare eventuali condizioni anomale di corrente. Possono essere utilizzati insieme a relè di protezione per far scattare l'interruttore in caso di sovracorrente, cortocircuito o altri guasti, proteggendo l'apparecchiatura e il personale.

Tipi di trasformatori di corrente AC CT

Sono disponibili diversi tipi di trasformatori di corrente AC CT, ciascuno progettato per applicazioni e requisiti specifici. Alcuni dei tipi comuni includono:

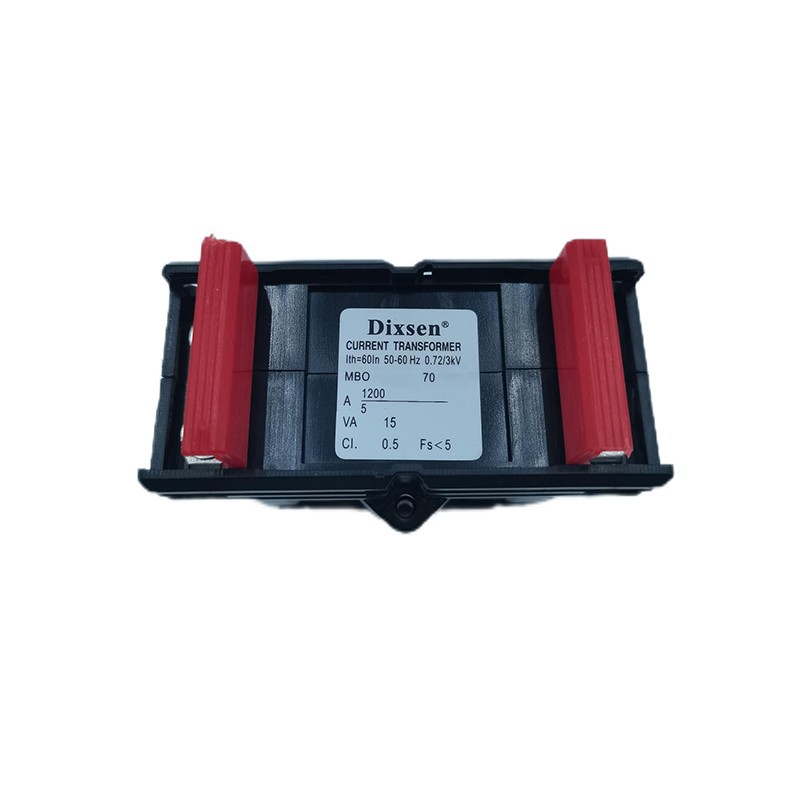

• Trasformatore di corrente amperometrico:Questi vengono utilizzati per misurare la corrente in un circuito e sono generalmente collegati a un amperometro. Sono disponibili in diversi rapporti e accuratezze per adattarsi a varie applicazioni.
• Trasformatori di corrente ad alta sensibilità:Questi sono progettati per misurare correnti molto basse con elevata precisione. Sono spesso utilizzati in applicazioni in cui è richiesta una misurazione precisa della corrente, come nel monitoraggio e nella misurazione della qualità dell'energia.

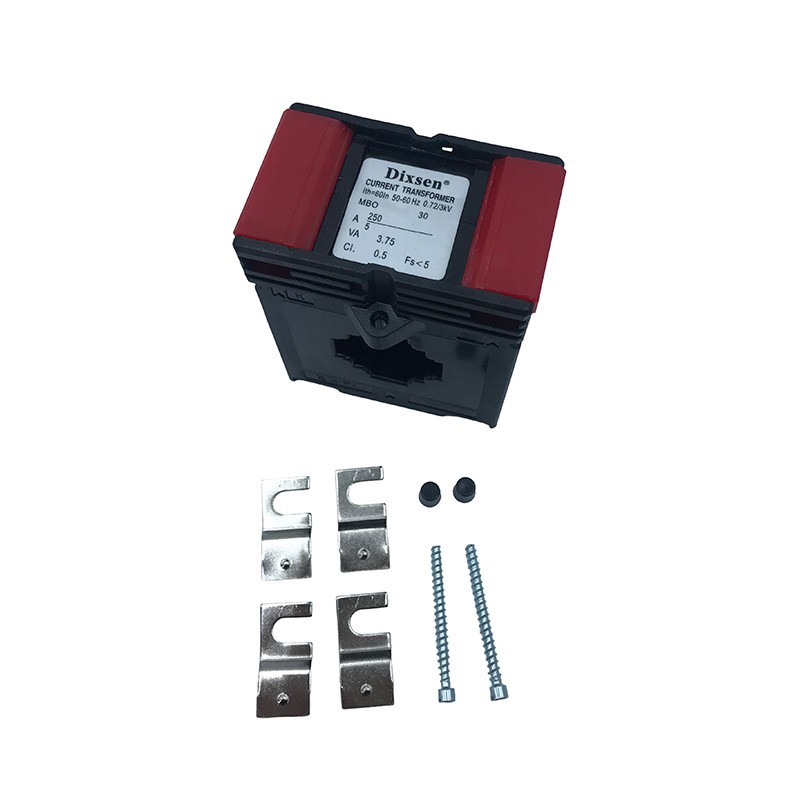

• Trasformatore a bassa tensione da 0,72 kv:Vengono utilizzati in applicazioni a bassa tensione, in genere fino a 0,72 kV. Sono adatti per misurare la corrente negli impianti elettrici residenziali, commerciali e industriali.

Selezione del trasformatore di corrente CA CA corretto per un sistema trifase

Quando si seleziona un trasformatore di corrente AC CT per un sistema trifase, è necessario considerare diversi fattori, tra cui:

• Valutazione attuale:La corrente nominale del trasformatore di corrente AC CT deve essere selezionata in base alla corrente massima che si prevede possa fluire attraverso il circuito. È importante scegliere un trasformatore con una corrente nominale superiore alla corrente massima prevista per garantire una misurazione accurata e prevenire il surriscaldamento.
• Classe di precisione:La classe di precisione del trasformatore di corrente AC CT determina il grado di precisione con cui può misurare la corrente. Maggiore è la classe di precisione, più precisa sarà la misurazione. La classe di precisione deve essere selezionata in base all'applicazione specifica e al livello di precisione richiesto.
• Rapporto:Il rapporto del trasformatore di corrente AC CT è il rapporto tra la corrente primaria e la corrente secondaria. È importante scegliere un trasformatore con il rapporto appropriato per garantire che la corrente secondaria rientri nel range dello strumento di misura.
• Livello di isolamento:Il livello di isolamento del trasformatore di corrente AC CT deve essere selezionato in base al livello di tensione del circuito. È importante scegliere un trasformatore con un livello di isolamento adatto alla tensione nominale del circuito per prevenire guasti elettrici e garantire un funzionamento sicuro.

Conclusione

In conclusione, un trasformatore di corrente AC CT è un componente cruciale in un sistema trifase, poiché fornisce un modo sicuro e accurato per misurare la corrente alternata. Comprendendo come funzionano questi trasformatori e i diversi tipi disponibili, è possibile selezionare il trasformatore di corrente CA CT giusto per la propria applicazione specifica.

In qualità di fornitore di trasformatori di corrente AC CT, offriamo un'ampia gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti. I nostri trasformatori sono progettati e realizzati secondo i più elevati standard di qualità e affidabilità, garantendo misurazioni accurate e prestazioni a lungo termine.

Se sei interessato a saperne di più sui nostri trasformatori di corrente AC CT o desideri discutere le tue esigenze specifiche, non esitare a contattarci. Ci impegniamo a fornirti le migliori soluzioni per le tue esigenze di misurazione e protezione elettrica.

Riferimenti

• Sistemi di alimentazione elettrica di JR Lucas
• Manuale di ingegneria elettrica di Richard C. Dorf
