Come collegare un trasformatore di corrente solido a uno strumento di misura?

Collegare un trasformatore di corrente solido ad uno strumento di misura è un processo cruciale che richiede precisione e conoscenza dei sistemi elettrici. In qualità di fornitore di solidi per trasformatori di corrente, ho constatato in prima persona l'importanza di una corretta installazione per misurazioni accurate e la sicurezza generale delle configurazioni elettriche. In questo blog ti guiderò attraverso i passaggi per garantire una connessione sicura ed efficace tra il tuo solido trasformatore di corrente e uno strumento di misura.

Comprensione dei solidi dei trasformatori di corrente

Prima di addentrarsi nel processo di connessione, è fondamentale capire cosa sono i solidi dei trasformatori di corrente e il loro ruolo nei sistemi elettrici. I trasformatori di corrente (TA) vengono utilizzati per misurare la corrente elettrica in un circuito. Funzionano riducendo l'elevata corrente nel circuito primario a una corrente più bassa e più gestibile nel circuito secondario, che può quindi essere misurata in sicurezza dagli strumenti.

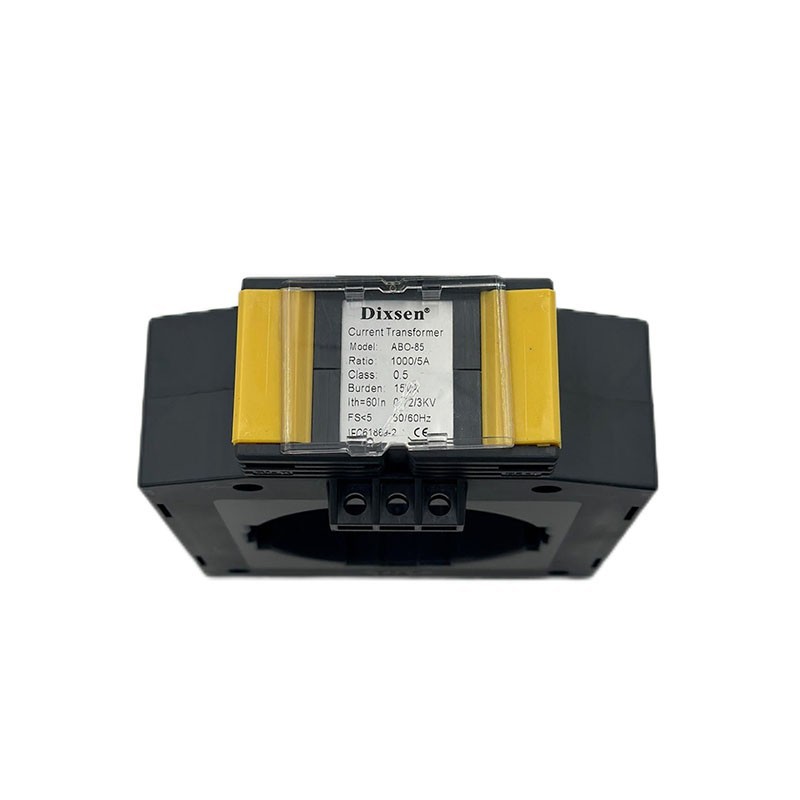

I solidi del trasformatore di corrente sono progettati per fornire una connessione affidabile e stabile per una misurazione accurata della corrente. Sono disponibili in vari tipi, come i TA a finestra, comunemente utilizzati per la loro facilità di installazione e versatilità. Per ulteriori informazioni sui diversi tipi di trasformatori di corrente, è possibile visitareTrasformatore elettrico corrente.

Preparazione prima della connessione

Una corretta preparazione è la chiave per una connessione di successo. Ecco i passaggi da eseguire prima di collegare il trasformatore di corrente solido a uno strumento di misura:

1. La sicurezza prima di tutto

La sicurezza è la massima priorità quando si lavora con impianti elettrici. Assicurati di indossare dispositivi di protezione individuale (DPI) adeguati, come guanti isolanti e occhiali di sicurezza. Prima di iniziare qualsiasi lavoro, togliere alimentazione al circuito per evitare il rischio di scosse elettriche.

2. Seleziona il trasformatore di corrente giusto

Scegli un trasformatore di corrente solido adatto alla tua applicazione. Considera fattori come la corrente nominale, la classe di precisione e il tipo di strumento di misura che utilizzerai. Ad esempio, se è necessaria un'elevata precisione, aTrasformatore di corrente da 0,2 spotrebbe essere la scelta giusta.

3. Raccogli gli strumenti necessari

Avrai bisogno di alcuni strumenti per completare la connessione, inclusi spelafili, cacciaviti e un multimetro. Assicurati che i tuoi strumenti siano in buone condizioni e adatti al compito.

4. Ispezionare l'attrezzatura

Prima dell'installazione, ispezionare il solido del trasformatore di corrente e lo strumento di misura per eventuali segni di danni o difetti. Controllare il cablaggio e i terminali per assicurarsi che siano in buone condizioni.

Collegamento del trasformatore di corrente solido allo strumento di misura

Una volta completate le fasi di preparazione, puoi procedere con il processo di connessione. Ecco i passaggi generali da seguire:

1. Montare il trasformatore di corrente

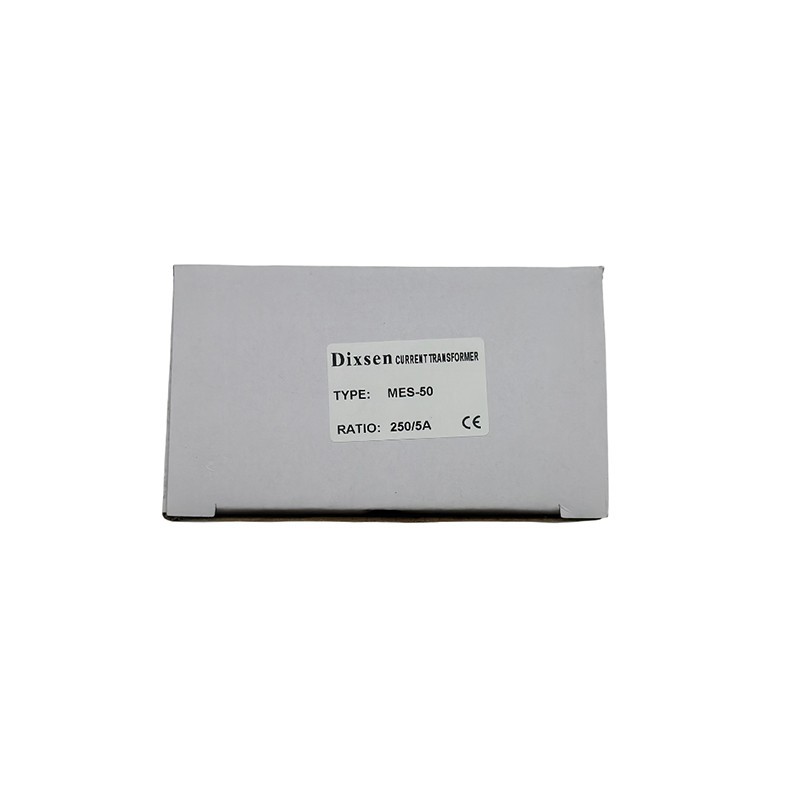

Montare il trasformatore di corrente saldamente sulla sbarra collettrice o sul conduttore utilizzando l'hardware di montaggio appropriato. Assicurarsi che il trasformatore sia fissato saldamente e che non vi siano movimenti o vibrazioni. Per alcune applicazioni, aTrasformatore di corrente per montaggio su guida Dinpotrebbe essere un'opzione conveniente.

2. Collegare il circuito primario

Il circuito primario del trasformatore di corrente è il circuito ad alta corrente che si desidera misurare. Passare il conduttore attraverso la finestra del trasformatore di corrente. Assicurarsi che il conduttore sia centrato nella finestra e che non ci sia contatto tra il conduttore e il trasformatore.

3. Collegare il circuito secondario

Il circuito secondario del trasformatore di corrente è il circuito a bassa corrente collegato allo strumento di misura. Utilizzare un cavo di sezione adeguata per collegare i terminali secondari del trasformatore di corrente ai terminali di ingresso dello strumento di misura. Assicurarsi che le connessioni siano strette e sicure.

4. Controllare la polarità

È importante controllare la polarità del trasformatore di corrente per garantire misurazioni accurate. La maggior parte dei trasformatori di corrente sono dotati di contrassegni sui terminali per indicare la polarità. Assicurarsi che i collegamenti siano effettuati secondo le marcature.

5. Testare la connessione

Dopo aver effettuato i collegamenti, utilizzare un multimetro per testare l'uscita del trasformatore di corrente. Misurare la tensione o la corrente sui terminali di uscita dello strumento di misura per garantire che le letture rientrino nell'intervallo previsto.

Risoluzione dei problemi comuni

Anche con una corretta preparazione e installazione, potresti riscontrare alcuni problemi quando colleghi un trasformatore di corrente solido a uno strumento di misura. Ecco alcuni problemi comuni e le relative soluzioni:

1. Nessuna uscita

Se non c'è uscita dallo strumento di misura, controllare i collegamenti per assicurarsi che siano serrati e sicuri. Inoltre, controllare l'alimentazione elettrica dello strumento di misura per assicurarsi che funzioni correttamente.

2. Letture imprecise

Letture imprecise possono essere causate da diversi fattori, come una polarità errata, un trasformatore di corrente danneggiato o uno strumento di misura difettoso. Controllare la polarità dei collegamenti e utilizzare un multimetro per testare l'uscita del trasformatore di corrente. Se il problema persiste valutare la possibilità di sostituire il trasformatore di corrente o lo strumento di misura.

3. Surriscaldamento

Il surriscaldamento può essere segno di un problema al trasformatore di corrente o allo strumento di misura. Controllare i collegamenti per assicurarsi che non siano allentati o sovraccarichi. Inoltre, controllare la ventilazione intorno all'apparecchiatura per assicurarsi che non si surriscaldi.

Conclusione

Collegare un trasformatore di corrente solido a uno strumento di misura è un processo critico che richiede attenzione ai dettagli e tecniche di installazione adeguate. Seguendo i passaggi descritti in questo blog, puoi garantire una connessione sicura ed efficace che fornirà misurazioni accurate e prestazioni affidabili.

Se hai domande o hai bisogno di ulteriore assistenza con il tuo trasformatore di corrente solido, non esitare a contattarci. Siamo un fornitore leader di trasformatori di corrente di alta qualità e possiamo fornirvi i prodotti e il supporto di cui avete bisogno per le vostre applicazioni elettriche.
