ID 20mm ct



Un trasformatore di corrente (CT) è un trasformatore di strumenti che abbassa le correnti alternate alte a un livello secondario standardizzato (in genere 1a o 5a) . fornisce un isolamento elettrico tra circuiti primari e secondari mentre si mantengono l'allineamento di fase preciso, abilitando una misurazione di corrente sicura e accurata, la misurazione dell'energia e la relè protettiva nei sistemi elettrici {{3}





✔ Sensimento di corrente sicura-Fornisce l'isolamento galvanico dai circuiti ad alta tensione per un funzionamento sicuro .

✔ Misurazione di precisione - Classi di accuratezza (0 . 1 a 0,5) supportare le applicazioni di misurazione e fatturazione critiche.

✔ Opzioni di montaggio flessibile - Compatibile con binario DIN, Busbar o installazioni di pannelli per una facile distribuzione .

✔ Design resistente ai guasti-I nuclei antis-saturazione assicurano un funzionamento di relè affidabile in condizioni di errore .

✔ Intervallo di corrente ad ampio - supporta le misurazioni da 1a a 50ka+, adatte a vari sistemi di alimentazione .

✔ compatto e robusto - costruito per durata e stabilità in ambienti industriali impegnativi .





✔ Generazione e distribuzione di energia

✔ Automazione industriale

✔ Infrastruttura commerciale

✔ elettrificazione del trasporto

✔ Energia rinnovabile





• Non gestire mai un CT con un circuito secondario aperto

• Mantenere sempre un carico collegato o applicare un corto circuito prima di eccitare

• Open-circuit conditions generate lethal voltages (>kv) capace di:

Distruggere i sistemi di isolamento

Creazione di pericoli per arco flash

Compromettendo interi schemi di protezione

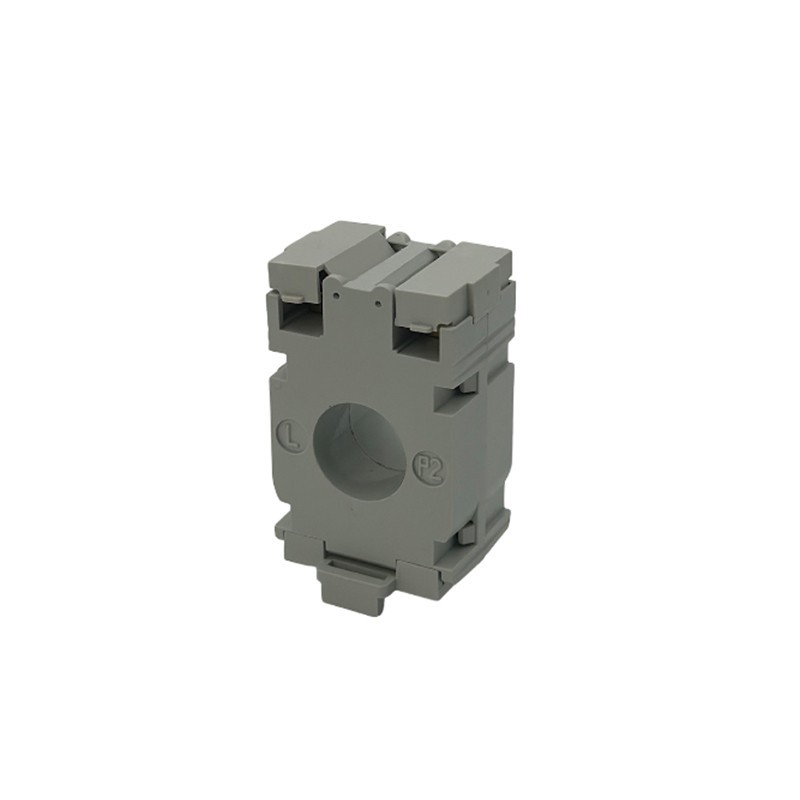

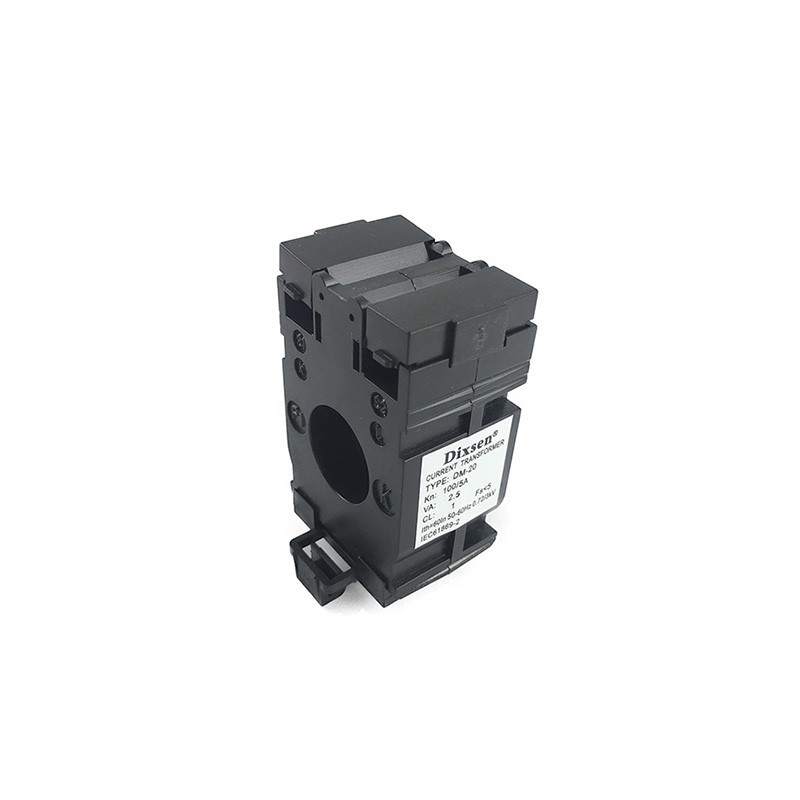

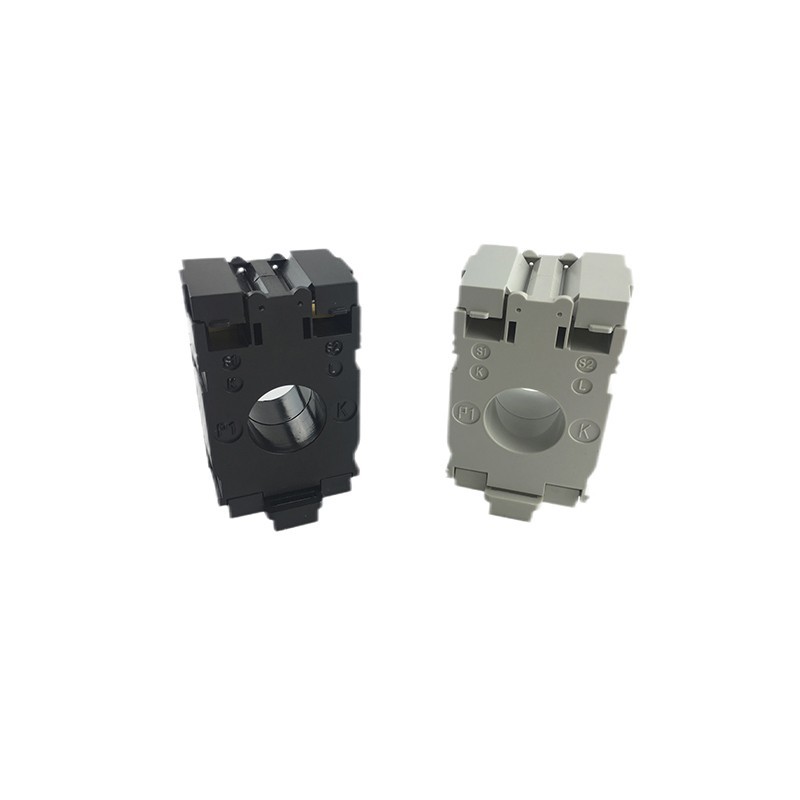

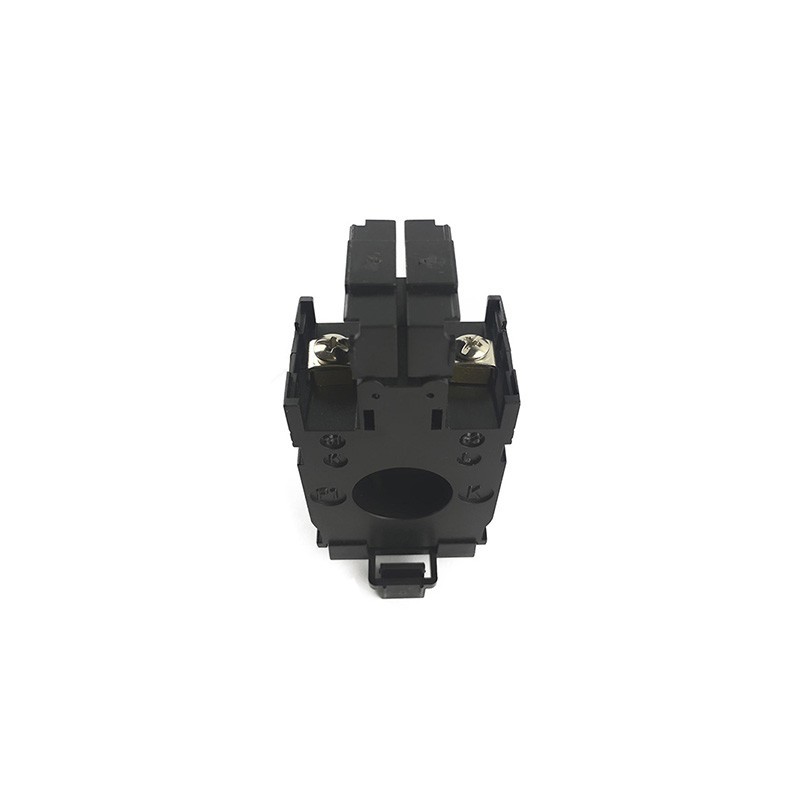

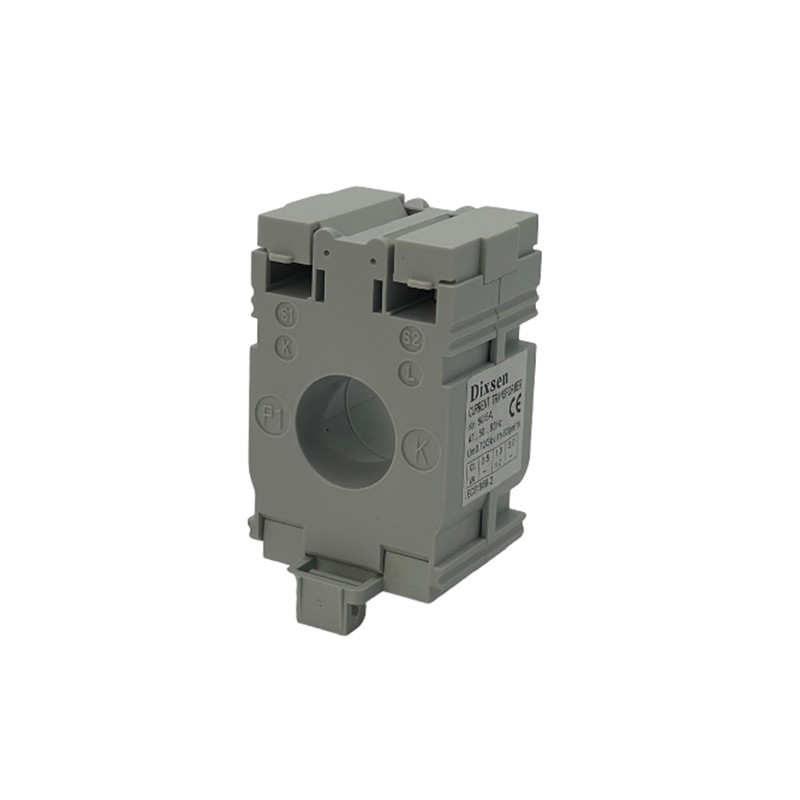

L'ID 20mm CT DM -20/30 Serie Piccolo trasformatore di corrente è un dispositivo altamente compatto e ingegnerizzato di precisione progettato per una misurazione di corrente efficiente in varie applicazioni elettriche . con il suo innovativo design in miniaturizzato considerazione .

Il trasformatore presenta una corrente di corrente primaria nominata ottimizzata da 50a a 300A, che copre i requisiti di monitoraggio della potenza più comuni . La sua capacità di misurazione della corrente ad ampio garantisce la compatibilità con varie condizioni di carico mantenendo un'eccellente linearità nell'intero intervallo .





✔ Impronta compatta - dimensioni significativamente ridotte rispetto ai trasformatori convenzionali

✔ Installazione semplificata - Progettato per un montaggio senza strumenti in spazi ristretti

✔ Costruzione robusta - Materiali durevoli Garantire l'affidabilità a lungo termine in ambienti impegnativi

✔ Classe ad alta precisione - soddisfa requisiti rigorosi per la precisione di misurazione

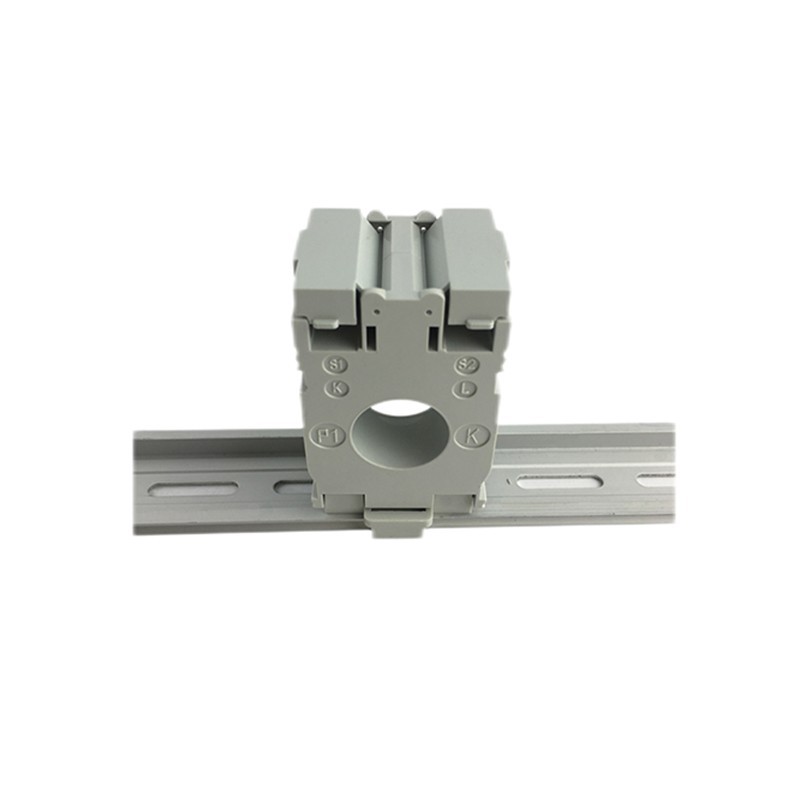

✔ Opzioni di montaggio versatili - Supporta i metodi di installazione della ferrovia, del pannello o del buco attraverso il buco

This current transformer complies with international safety and performance standards, making it a trusted choice for electrical engineers and system integrators worldwide. The combination of its small form factor, wide current range, and reliable operation makes the DM series an ideal solution for modern power monitoring and control applications.





Modello	Rapporto (a)	Burden (VA)
		Classe: 1.0
Dm -20/30	50/5	1
Dm -20/30	60/5	1.25
Dm -20/30	75/5	1.5
Dm -20/30	80/5	1.5
Dm -20/30	100/5	2.5
Dm -20/30	125/5	2.5
Dm -20/30	150/5	2.5
Dm -20/30	200/5	3.75
Dm -20/30	250/5	3.75
Dm -20/30	300/5	3.75

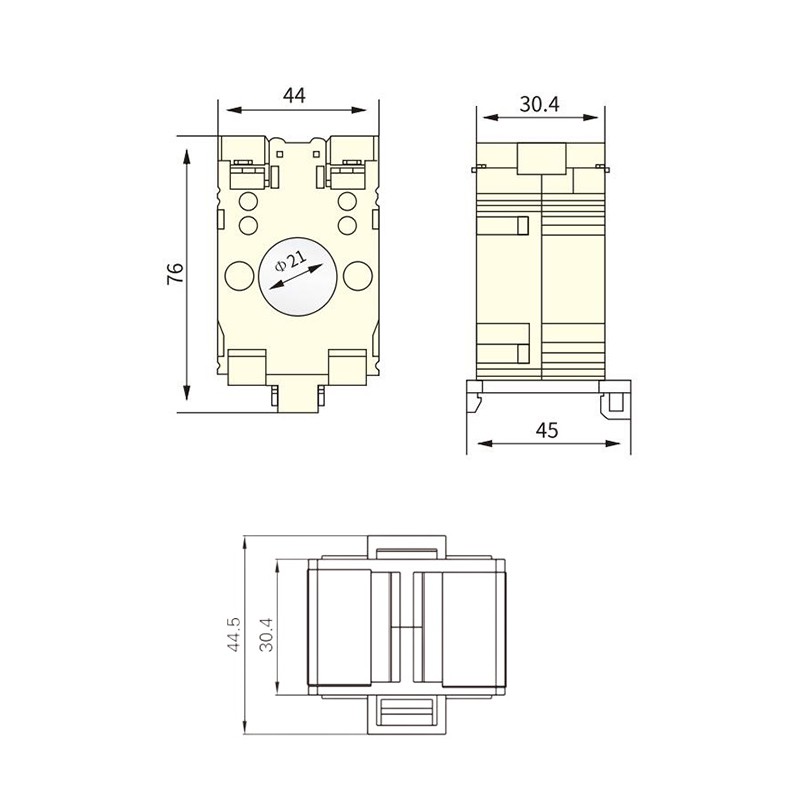

Dimensione (mm)
