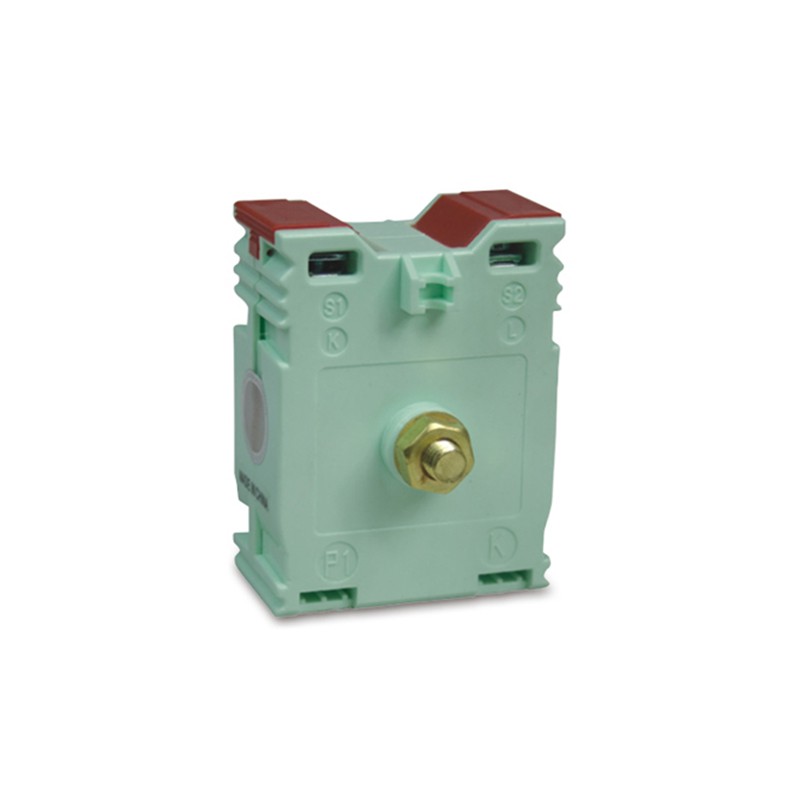

CT in miniatura con barra bus
Il CT in miniatura con Busbar CK-B di piccoli trasformatori di corrente è progettato in modo indipendente e innovatamente dalla società Dixsen . integrano i 30 anni di esperienza e abilità di Dixsen, come le copertine del terminale in gamba integrate, possono raggiungere i metodi di installazione {5} Aiuta a misurare le correnti primarie che vanno da 5a a 150a .
Descrizione
Cos'è un trasformatore attuale?
Un trasformatore attuale (CT) è un tipo di trasformatore di strumenti progettato per ridurre le correnti CA elevate a un valore secondario più basso e standardizzato (di solito 1a o 5a) . garantisce l'isolamento elettrico tra circuiti primari e secondari mentre preserva le relazioni di fase accurate, rendendolo essenziale per la misurazione, il monitoraggio e il relè protettivi nei sistemi di potenza.
Caratteristiche chiave di Current Transformers (CTS):
Rapporto step-down: converte le correnti primarie elevate (fino a migliaia di ampli) a uscite secondarie standardizzate (1a o 5a) .
Isolamento: fornisce la separazione galvanica tra circuiti secondari primari e a bassa tensione ad alta tensione .
Classe di precisione: va da 0 . 1 a 5, con CTS di livello misuratore (e . g ., 0 . 2s, 0 . 5) e CTS di protezione (Eg, 5p, 10p).
Capacità di carico: supporta il carico connesso (in VA) senza perdita di precisione significativa .
Range di frequenza: tipicamente progettato per sistemi a 50/60Hz, con alcuni modelli per larghezza di banda più ampie .
Tipi di base: bobine split-core, solid-core o rogowski per diverse applicazioni .
Opzioni di montaggio: Din Rail, Panel-Mount o Through-Hole Installation .
Applicazioni primarie dei trasformatori di corrente (CTS):
- Metering di energia: CTS ad alta precisione (classe 0 . 2S, 0,5) per la misurazione KWH precisa nei sistemi di utilità/griglia.
- Relaying di protezione: CTS per la protezione (Classe 5P, 10P) Rileva sovraculsioni e guasti nei circuiti di commutazione/motore .
- Analisi della qualità della potenza: banda larga/rogowski CTS monitorare le armoniche, i transitori e gli squilibri di carico .
- Automazione industriale: integrare con PLCS/SCADA per il monitoraggio corrente del motore/generatore .
- Sistemi di energia rinnovabile: monitoraggio di corrente del parco solare/eolico per il controllo dell'inverter e la sincronizzazione della griglia .
- Gestione dell'edificio: monitoraggio del carico nelle strutture commerciali per l'ottimizzazione energetica .
Precauzioni di sicurezza critiche per l'installazione e il funzionamento CT:
Non circuire mai aperto a CT vivo: un avvolgimento secondario deve essere sempre collegato a un carico o in cortocircuito quando alimentato . Un circuito aperto può indurre pericolose alte tensioni, rischiare danni alle attrezzature e gravi pericoli elettrici .
CT in miniatura con Busbar CK-B: un'innovazione rivoluzionaria di Dixsen
Dixsen presenta con orgoglio la CT in miniatura con Busbar CK-B, una linea all'avanguardia di piccoli trasformatori di corrente che incarnano decenni di eccellenza ingegneristica . progettate in modo indipendente e realizzate innovatamente, questi dispositivi compatti ma potenti integrano i 30 anni di esperti nella misurazione della precisione di Dixsen nella misurazione della precisione, nella sicurezza e nella adattabilità.
Vantaggi chiave:
-Accuratezza e prestazioni superiori
Class 0 . 5 La precisione garantisce misurazioni altamente affidabili, rendendolo ideale per il monitoraggio energetico, i circuiti di protezione e le applicazioni di griglia intelligente.
In grado di misurare le correnti primarie da 5a a 150A, fornendo flessibilità in vari scenari industriali e commerciali .
-Innovativa e design intuitivo
Le coperture del terminale della cerniera incorporate migliorano la sicurezza prevenendo il contatto accidentale consentendo un facile accesso per la manutenzione .
Opzioni a doppia installazione per la massima adattabilità:
Pannello di staffa metallica Montaggio per posizionamenti sicuri e fissi .
Installazione della ferrovia DIN tramite un adattatore di binario DIN opzionale, che consente l'integrazione senza soluzione di continuità nei mobili elettrici moderni .
-Robust e costruzione salvavita
Le dimensioni compatte lo rendono ideale per le applicazioni in cui lo spazio è limitato, senza compromettere le prestazioni .
I materiali di alta qualità garantiscono la durata e la stabilità a lungo termine in ambienti impegnativi .
Perché scegliere Dixsen's CT con BusbarmodelloCK-B?
Con tre decenni di innovazione leader del settore, Dixsen ha progettato questa soluzione per fornire precisione, sicurezza e facilità di installazione in un pacchetto avanzato ., sia per progetti di retrofit o nuove installazioni, il CT con il modello Busbar Serie CK-B imposta un nuovo punto di riferimento per i trasformatori attuali in miniatura con integrazione Busbar .}
Aggiorna i tuoi sistemi con la tecnologia affidabile di Dixsen, dove l'esperienza incontra l'innovazione .
Parametri
|
Modello |
Rapporto (a) |
Burden (VA) |
|
|
Classe: 0,5 |
Classe:1.0 |
||
|
CK-B |
5/5 |
1.5 |
2.5 |
|
CK-B |
10/5 |
1.5 |
2.5 |
|
CK-B |
15/5 |
1.5 |
2.5 |
|
CK-B |
20/5 |
1.5 |
2.5 |
|
CK-B |
30/5 |
1.5 |
2.5 |
|
CK-B |
40/5 |
1.5 |
2.5 |
|
CK-B |
50/5 |
1.5 |
2.5 |
|
CK-B |
60/5 |
1.5 |
2.5 |
|
CK-B |
75/5 |
1.5 |
2.5 |
|
CK-B |
80/5 |
1.5 |
2.5 |
|
CK-B |
100/5 |
1.5 |
2.5 |
|
CK-B |
150/5 |
1.5 |
2.5 |

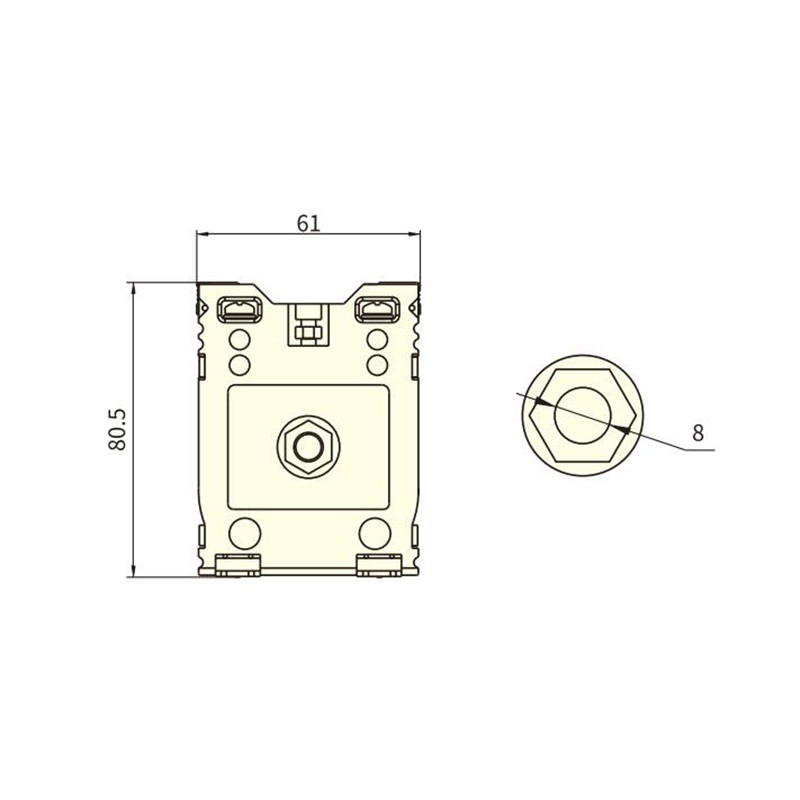

Dimensione (mm)
