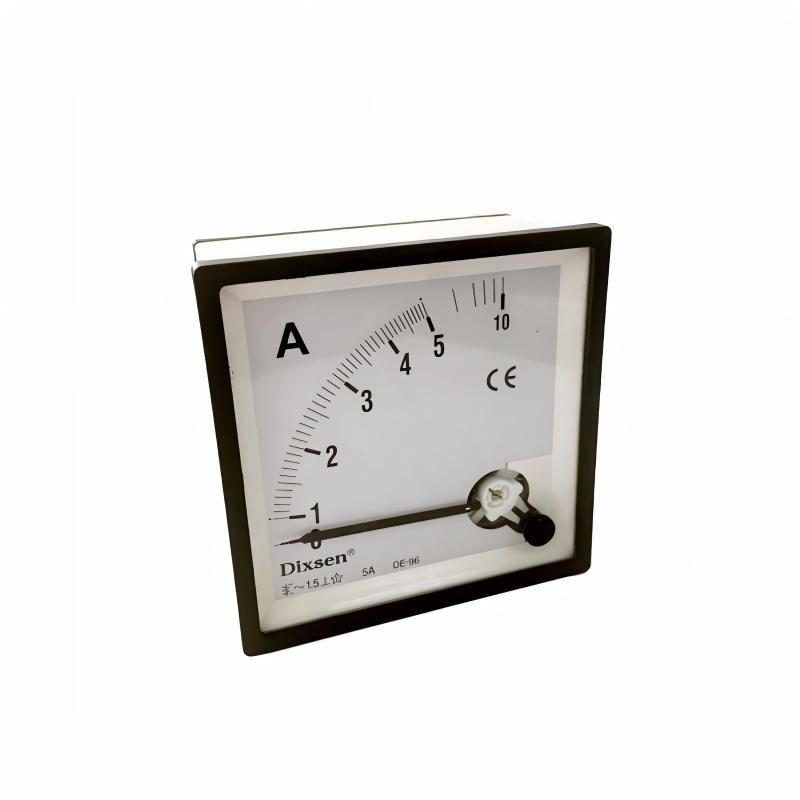

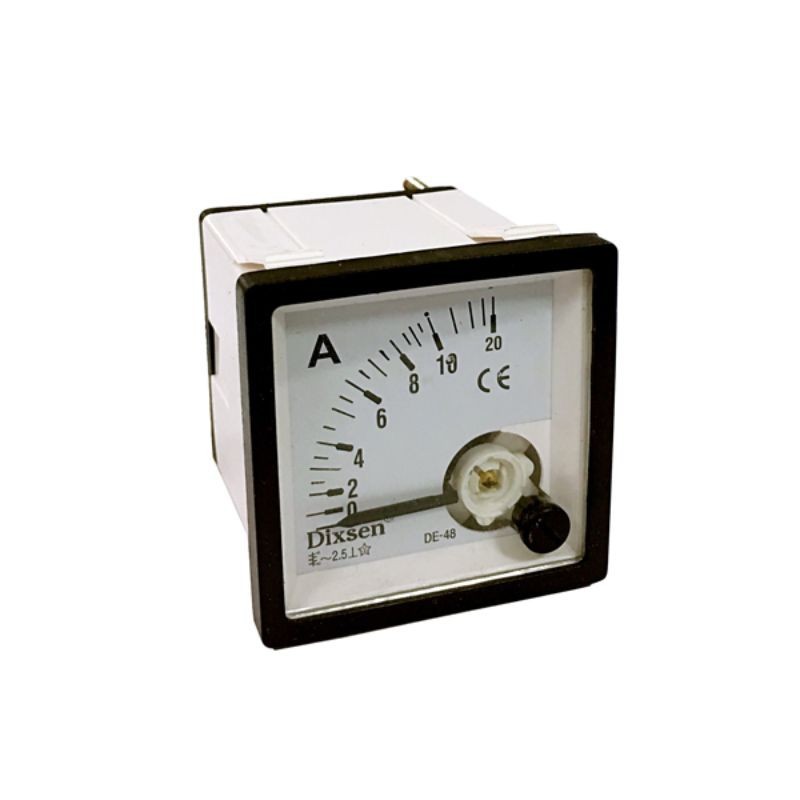

Amperometro CA con ingresso diretto

Un amperometro CA con ingresso diretto è uno strumento di misurazione elettrica progettato per misurare l'entità della corrente alternata (CA) che scorre attraverso un circuito essendo collegato in serie direttamente all'interno del percorso del circuito. A differenza dei misuratori a pinza che misurano la corrente indirettamente attraverso campi magnetici, questo amperometro richiede l'interruzione fisica del conduttore per integrare il misuratore nel circuito.

Caratteristiche principali:

• Collegamento in serie: il principio fondamentale di funzionamento. L'elemento sensibile interno dell'amperometro fa parte del percorso della corrente, il che significa che tutta la corrente da misurare passa direttamente attraverso lo strumento.
• Misurazione CA: calibrato specificatamente per misurare la corrente alternata, tipicamente a frequenze di potenza (ad esempio, 50/60 Hz). Il suo meccanismo interno (elettromeccanico o elettronico) risponde al valore RMS (Root Mean Square) della forma d'onda CA, che rappresenta l'effetto di riscaldamento equivalente di una corrente CC.
• Bassa impedenza interna: progettato per avere una resistenza interna (impedenza) molto bassa per ridurre al minimo la caduta di tensione attraverso il misuratore e quindi prevenire un'alterazione significativa del normale funzionamento del circuito.
• Lettura diretta: il valore della corrente misurata viene visualizzato su una scala analogica (ad esempio, movimento del ferro o dell'elettrodinamometro) o su un display digitale, solitamente in ampere (A) o milliampere (mA).

Applicazioni primarie:

• Montaggio a pannello fisso: installato su pannelli di controllo, quadri elettrici e armadi elettrici per il monitoraggio continuo delle correnti di linea in macchinari industriali, sistemi di distribuzione dell'alimentazione o apparecchiature HVAC.
• Laboratorio e test: utilizzato in configurazioni da banco per la misurazione precisa della corrente durante lo sviluppo del circuito o la risoluzione dei problemi.
• Parte integrante dell'apparecchiatura: integrato in strumenti più grandi come alimentatori, controller di motori o contatori di energia per fornire l'indicazione della corrente locale.

Importanti considerazioni sulla sicurezza:

• È richiesta l'interruzione del circuito: l'installazione o il collegamento comportano sempre l'interruzione del circuito, che deve essere eseguita con l'alimentazione spenta per evitare archi e scosse elettriche.
• Corrente nominale: non superare mai la corrente nominale massima dell'amperometro. Ciò potrebbe causare surriscaldamento, distruzione dello shunt o del movimento interno e comportare gravi rischi per la sicurezza e l'incendio.
• Isolamento della tensione: i terminali e la custodia dello strumento forniscono un isolamento limitato. È destinato principalmente alla misurazione della corrente in serie e non è progettato per resistere alla tensione di linea completa tra i suoi terminali. È fondamentale una corretta installazione nel rispetto della tensione nominale.

In sintesi, un amperometro CA con ingresso diretto è uno strumento fondamentale per la misurazione in serie in-della corrente alternata, apprezzato per la sua semplicità e l'approccio alla misurazione diretta, ma che richiede un'attenta installazione nel rispetto dei protocolli di sicurezza elettrica.

Parametri

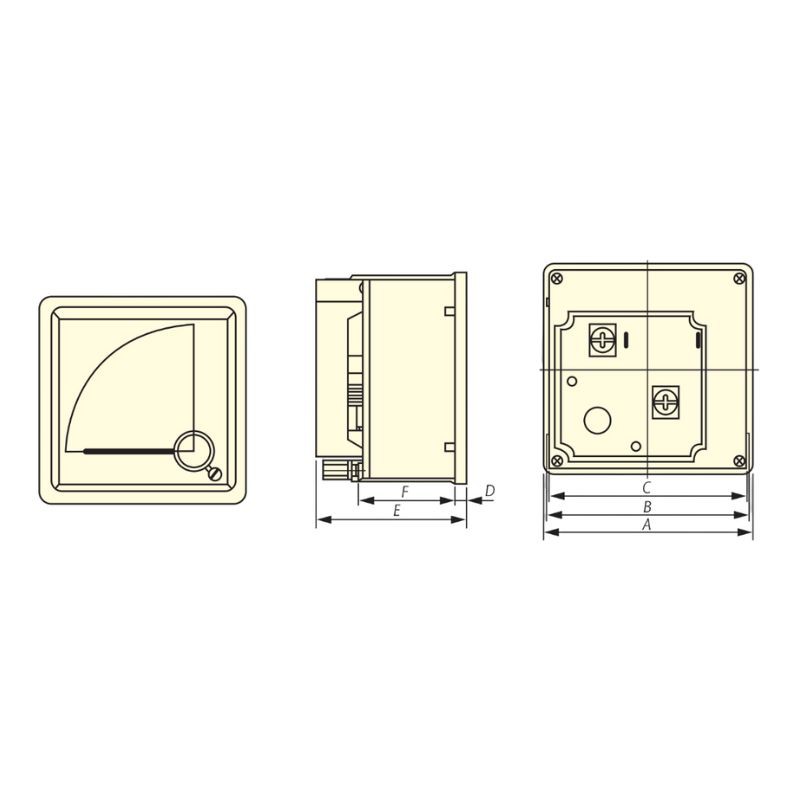

Dimensione (mm)
