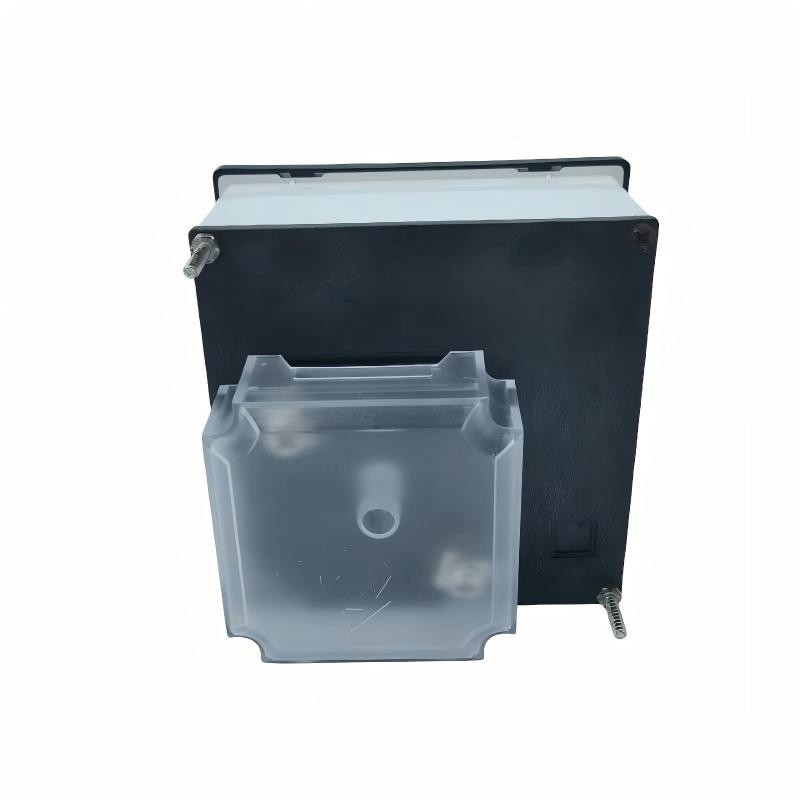

Misuratore di frequenza del puntatore

Un frequenzimetro puntatore è uno strumento da pannello analogico progettato per misurare e indicare la frequenza di un alimentatore o segnale di corrente alternata (CA). A differenza dei frequenzimetri digitali, utilizza un puntatore meccanico che si muove su una scala calibrata per visualizzare il valore della frequenza, tipicamente in Hertz (Hz).

Principio operativo fondamentale

Il suo funzionamento si basa sul principio della risonanza elettrica. Il componente interno chiave è un circuito sintonizzato (una combinazione di induttori e condensatori) progettato per risuonare a una frequenza specifica (ad esempio, 50 Hz o 60 Hz). Quando la frequenza di ingresso corrisponde alla frequenza di risonanza di questo circuito, provoca un flusso di corrente massimo. Una deviazione da questa frequenza modifica l'impedenza del circuito, alterando la corrente. Questa variazione di corrente viene utilizzata per azionare una bobina mobile o un altro meccanismo di movimento analogico, che devia proporzionalmente il puntatore.

Caratteristiche e caratteristiche principali

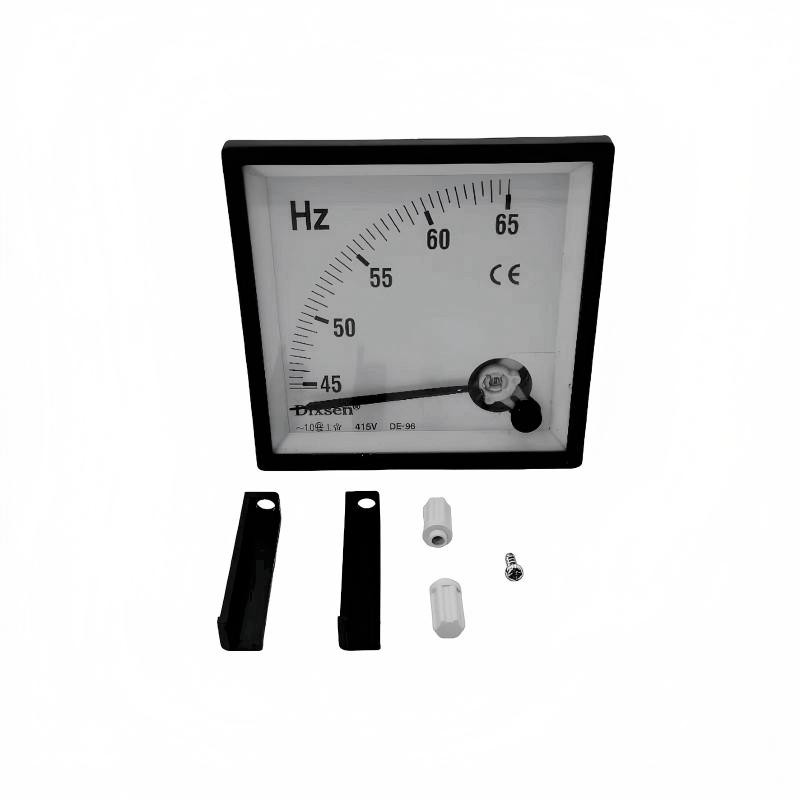

Display analogico: la lettura viene mostrata dalla posizione di un puntatore su una scala ad arco fisso, che solitamente è lineare e centrata attorno alla frequenza nominale (ad esempio, 45-55 Hz per sistemi a 50 Hz o 55-65 Hz per sistemi a 60 Hz).

Intervallo fisso o regolabile: la maggior parte è progettata per una frequenza nominale specifica (come 50/60 Hz) con un intervallo di misurazione ristretto (ad esempio, ±5 Hz). Alcuni modelli di precisione possono avere una scala più ampia o un selettore di portata.

Impedenza di ingresso elevata: assorbe una corrente minima dal circuito in prova per evitare effetti di carico.

Semplice e robusto: per il funzionamento di base non è richiesto alcun circuito digitale o alimentatore (per i tipi passivi). Offre un'eccellente affidabilità a lungo-termine e una rapida indicazione visiva.

Media intrinseca: il suo movimento meccanico fornisce una risposta smorzata, mostrando una frequenza media stabile e filtrando fluttuazioni rapide e momentanee.

Applicazioni tipiche

• Generazione e distribuzione di energia: fondamentale sui pannelli di controllo del generatore per monitorare e regolare la velocità del generatore (che controlla direttamente la frequenza) per adattarla alla rete. Utilizzato anche sui quadri principali e nelle sottostazioni per monitorare la stabilità della frequenza di rete.
• Monitoraggio dell'impianto industriale: sui principali pannelli di ingresso per garantire la qualità dell'energia proveniente dalla rete di distribuzione.
• Sistemi elettrici marini e offshore: sui quadri elettrici di bordo per monitorare la frequenza del generatore e del bus.
• Banchi di prova e laboratorio: in apparecchiature di prova più vecchie o specializzate per la misurazione della frequenza dei segnali CA.

Vantaggi

Eccellente trend visivo: la posizione e il movimento del puntatore mostrano in modo intuitivo se la frequenza è stabile, in aumento o in diminuzione.

Robusto e durevole.

Non è richiesta alimentazione esterna (per i tipi passivi).

Immune al rumore elettrico che può influenzare il campionamento digitale.

In sintesi, un frequenzimetro è uno strumento classico, affidabile e intuitivo per il monitoraggio della frequenza di alimentazione CA. Eccelle nelle applicazioni in cui un'indicazione visiva rapida, stabile e continua della stabilità della frequenza attorno a un valore nominale è più importante dell'elevata precisione numerica, rendendolo un punto fermo nei pannelli di controllo di generazione e distribuzione di energia.

Parametri

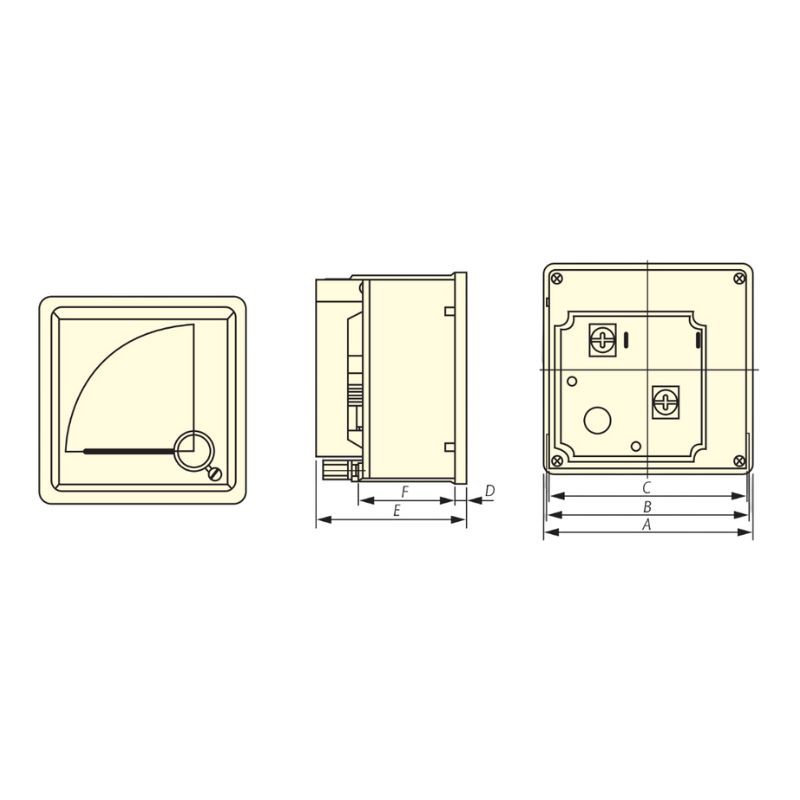

Dimensione (mm)
