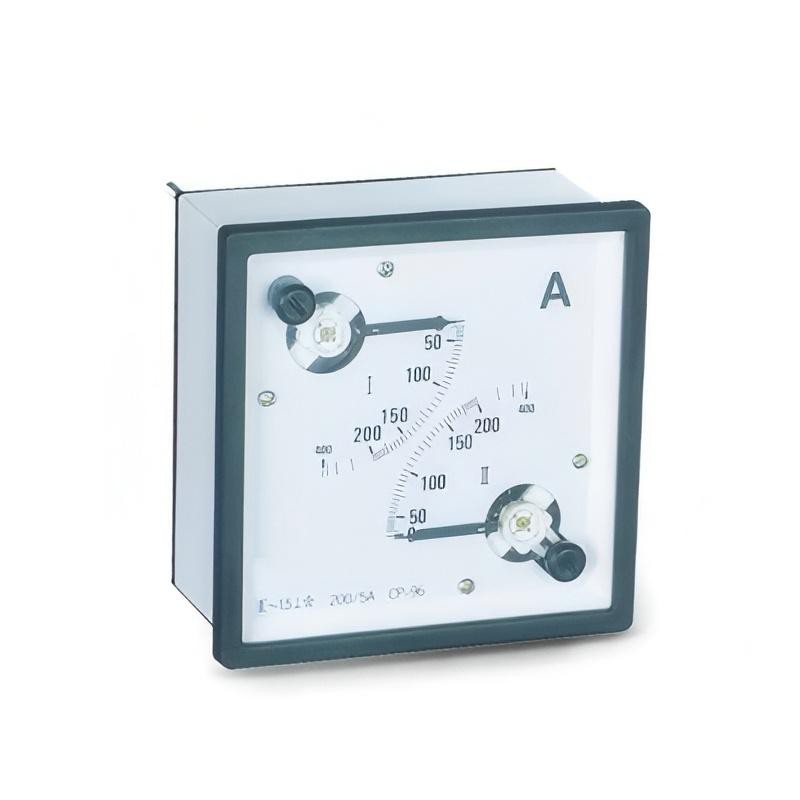

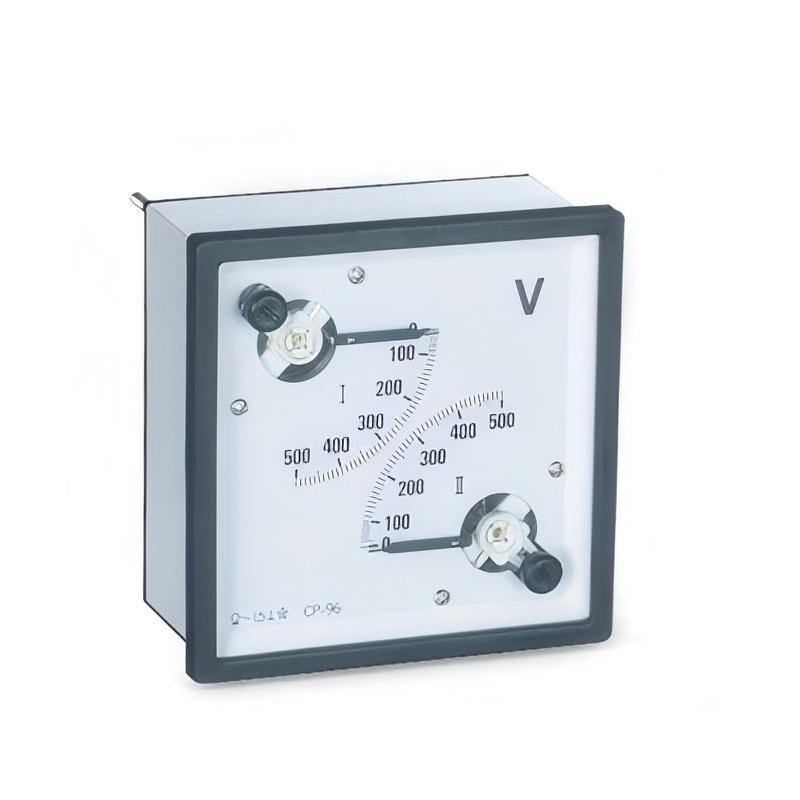

Amperometro CA con doppio CT

Un amperometro CA con doppio CT è uno strumento da pannello specializzato progettato per misurare due correnti alternate separate utilizzando due trasformatori di corrente (CT) indipendenti. Fornisce una soluzione compatta e integrata per il monitoraggio di due distinti valori di corrente CA all'interno di un unico alloggiamento del contatore, comunemente utilizzato nei sistemi tri-fase o per confrontare due carichi.

Principio fondamentale e configurazione

Il misuratore contiene due circuiti di misurazione interni separati, ciascuno collegato al proprio TA dedicato. I due TA sono completamente indipendenti e devono essere installati su conduttori primari diversi.

Caratteristiche principali e vantaggi

• Efficienza spaziale: combina due funzioni di misurazione in un unico ritaglio del pannello, risparmiando spazio su pannelli di controllo e quadri elettrici.
• Costo ed efficienza del cablaggio: riduce i costi hardware e di installazione rispetto all'utilizzo di due amperometri singoli.
• Leggibilità comparativa: consente il confronto visivo diretto di due correnti correlate su un quadrante singolo o doppio display, utile per controllare il bilanciamento di fase o la distribuzione del carico.
• Caratteristiche comuni condivise: eredita tutti i vantaggi in termini di sicurezza e scalabilità del funzionamento CT standard: isolamento galvanico, installazione CT non-invasiva e capacità di misurare correnti elevate tramite rapporti CT.

Note critiche sull'installazione e sulla sicurezza

• TA indipendenti: i due TA devono essere isolati elettricamente l'uno dall'altro e installati sui conduttori separati previsti.
• Rapporto CT corretto: entrambi i CT devono avere lo stesso rapporto (ad esempio, entrambi 300:5) affinché una scala analogica condivisa sia accurata. Se i rapporti differiscono, il misuratore deve avere una scala separata o essere di tipo digitale programmabile per ciascun ingresso.
• Rispettare la polarità: i terminali secondari del TA (S1/S2) devono essere collegati ai corrispondenti terminali del misuratore (spesso etichettati I1+/I1- e I2+/I2-) con la polarità corretta per garantire una fase e una lettura corrette.
• Nessun circuito aperto: la regola cardinale della sicurezza dei TA rimane fondamentale per entrambi i canali: il circuito secondario di ciascun TA non deve mai essere aperto-in circuito mentre scorre la corrente primaria. Entrambi devono essere collegati permanentemente al contatore o cortocircuitati in modo sicuro.

Applicazioni primarie

• Pannelli motore e pompa trifase: per monitorare la corrente in due rami, indicando il bilanciamento e lo stato del carico.
• Pannelli di distribuzione dell'energia: per confrontare la corrente di alimentazione in entrata con un sottoquadro- critico o l'uscita di un generatore.
• Sistemi di gestione dell'energia: forniscono doppi ingressi di corrente per la profilazione e il confronto del carico di base.
• Sistemi HVAC: monitoraggio simultaneo delle correnti del compressore e del motore del ventilatore.

In sintesi, un amperometro CA con doppio TA è uno strumento efficiente e pratico per la misurazione simultanea di due correnti CA. Consolida la funzionalità, semplifica la progettazione del pannello e fornisce dati comparativi immediati, rispettando rigorosamente i protocolli di installazione e sicurezza richiesti per ogni singolo trasformatore di corrente.

Parametri

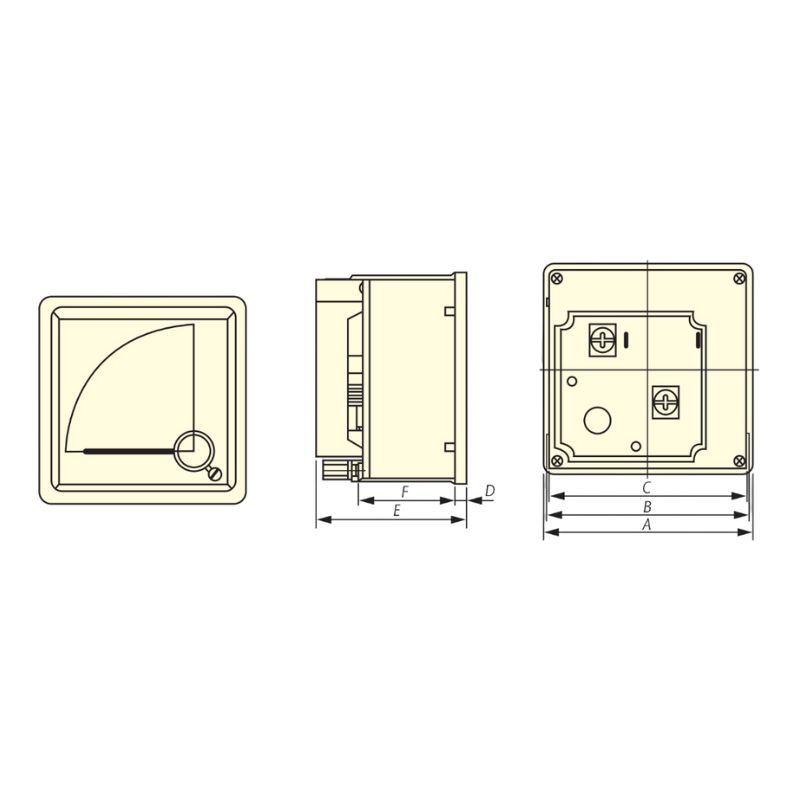

Dimensione (mm)
