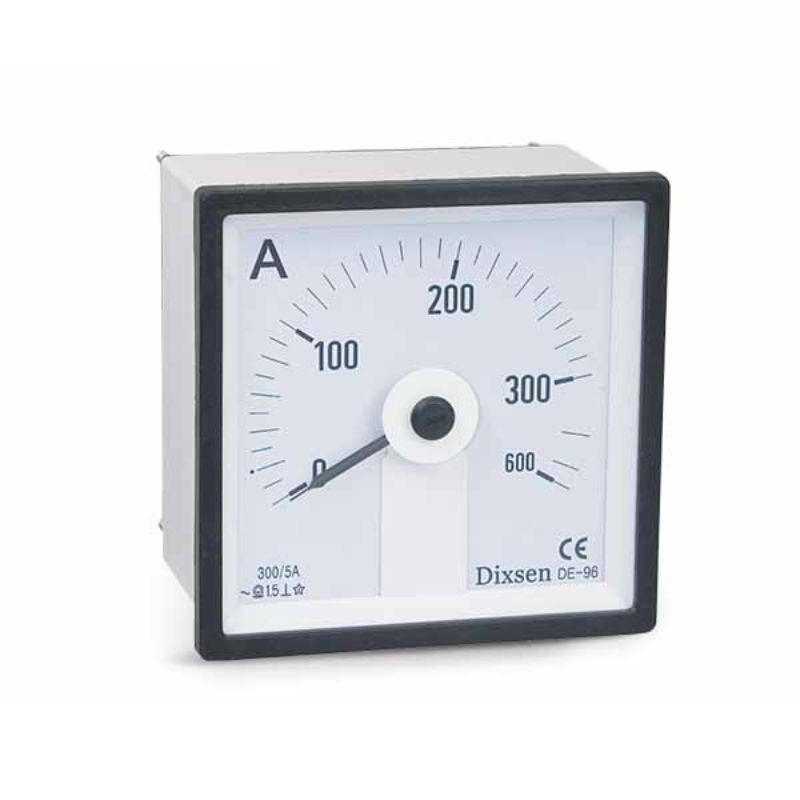

Amperometro CA funzionante
Un amperometro CA a scala lunga- è un misuratore da pannello analogico con un ampio quadrante a 240 gradi. Questo design consente una lettura più semplice, una migliore precisione e un migliore monitoraggio nelle attività di misurazione CA.
Descrizione
Panoramica dell'amperometro CA su-scala lunga (240 gradi).
Un amperometro CA con funzionamento su scala lunga- è uno strumento da pannello analogico caratterizzato dall'ampio display con scala ad arco di 240 gradi. Questo design è specificamente ottimizzato per una migliore leggibilità, precisione e monitoraggio operativo nelle applicazioni di misurazione della corrente alternata (CA).
Principio di progettazione fondamentale
La caratteristica principale è la scala allungata, che si estende per circa 240 gradi del quadrante circolare, rispetto alla più comune scala di 90 gradi. Ciò fornisce uno spazio fisico significativamente maggiore tra le divisioni della scala.
Caratteristiche principali e vantaggi
1) Leggibilità e risoluzione superiori:
- La lunghezza estesa dell'arco consente graduazioni più fini e una maggiore spaziatura tra i marcatori numerici.
- Ciò consente agli operatori di leggere i valori in modo più accurato, stimare le letture tra i segni con meno incertezza e rilevare più facilmente piccoli cambiamenti nella corrente a distanza.
2)Migliore precisione di misurazione: la maggiore lunghezza meccanica della scala riduce l'"errore di parallasse" (errore dell'angolo di visione) e consente un'indicazione più precisa da parte del puntatore.
3) Monitoraggio del processo migliorato: la scala ampia e chiara lo rende ideale per sale di controllo e pannelli in cui gli operatori devono valutare rapidamente se una corrente si trova a un punto operativo normale, si avvicina a un limite o è in una condizione di allarme.
4)Movimento robusto: in genere utilizza un ferro mobile o un meccanismo elettrodinamometrico di alta-qualità, che sono intrinsecamente adatti per la misurazione CA e possono essere progettati per la corsa estesa del puntatore.
Applicazioni tipiche
- Pannelli di controllo industriali: su centri di controllo motore (MCC), pannelli di compressori e macchinari di grandi dimensioni dove il monitoraggio preciso della corrente è fondamentale.
- Generazione e distribuzione di energia: nelle sottostazioni, nei pannelli di controllo dei generatori e negli ausiliari delle centrali elettriche per una chiara visualizzazione delle correnti di carico.
- Pannelli elettrici marini e navali: dove sono richiesti strumenti robusti e altamente leggibili.
- Sistemi legacy e ad alte-prestazioni: presenti sia nelle vecchie installazioni industriali che nelle applicazioni moderne in cui si preferisce un'indicazione analogica superiore rispetto ai display digitali.
Confronto con contatori standard
|
Caratteristica |
Scala standard (~90 gradi) |
Scala lunga (240 gradi) |
|
Arco in scala |
Stretto (~90 gradi) |
Ampio (~240 gradi) |
|
Leggibilità |
Bene |
Eccellente |
|
Risoluzione |
Standard |
Alto |
|
Errore di parallasse |
Più suscettibile |
Meno suscettibile |
|
Caso d'uso |
Indicazione generale |
Monitoraggio e controllo di precisione |
In sintesi, un amperometro CA a lunga-scala (240 gradi) è uno strumento analogico ad alta-leggibilità progettato per ambienti operativi in cui è essenziale un monitoraggio preciso e-a-colpo d'occhio della corrente CA. Il suo ampio quadrante offre una leggibilità eccezionale ed è un segno distintivo della strumentazione da pannello di livello professionale-, utilizzata più frequentemente insieme ai trasformatori di corrente per la misurazione di corrente elevata-.
Parametri
|
Modello |
Dimensioni telaio (mm) |
Modalità |
Campo di misura |
Indice di classe |
|
DG-A96 |
96x96 |
x/5A |
5~6000A |
1.5 |
|
DG-A72 |
72x72 |
x/5A |
5~6000A |
1.5 |

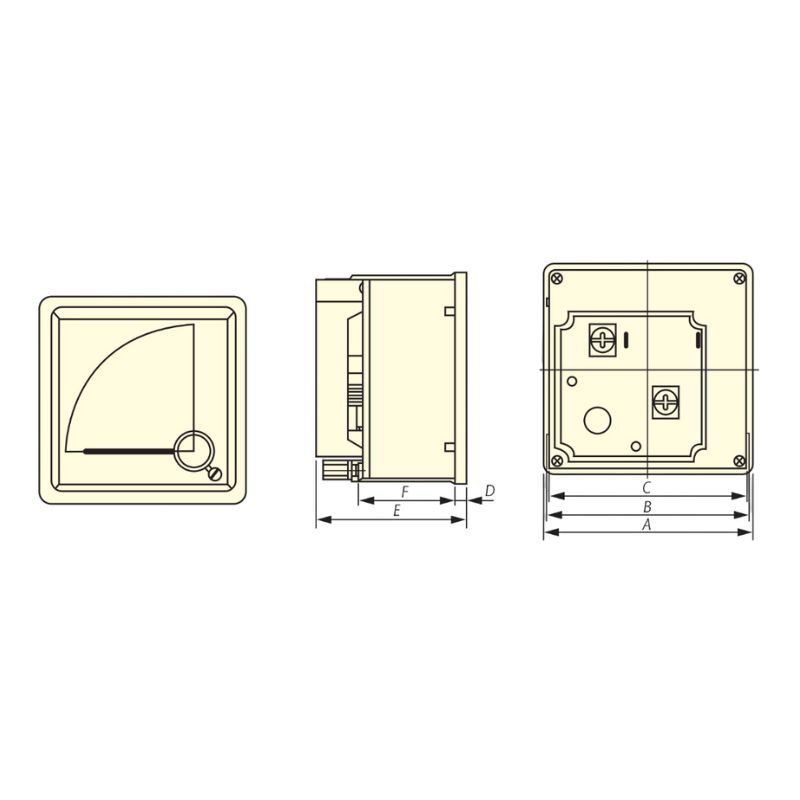

Dimensione (mm)
|
Dimensioni del telaio |
Dimensione (mm) |
|||||
|
A |
B |
C |
D |
E |
F |
|
|
96x96 |
96 |
92 |
90 |
5.5 |
65 |
43 |
|
72x72 |
72 |
68 |
66 |
5.5 |
65 |
43 |
